Trafostationen bis 30 kV – umsichtige Planung, zuverlässige Umsetzung

Bauliche Fragen: Der Teufel steckt im Detail

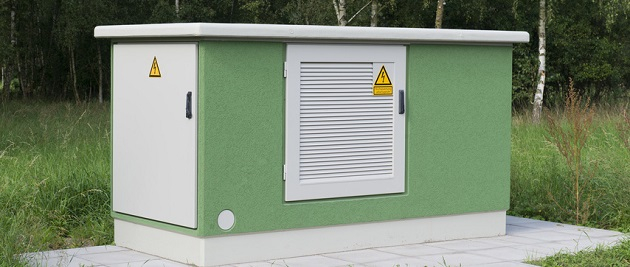

Eine einfache Trafostation besteht aus dem Gebäude bzw. Gehäuse, einem Transformator, einer Mittelspannungsschaltanlage und einer Niederspannungsverteilung. Grundsätzlich unterscheidet man zwischen kompakten Stationen, begehbaren Trafostationen und Einbaustationen. Im Falle einer Platzierung außerhalb des Gebäudes sind umfassende baubehördliche Abstimmungen nötig, beispielsweise im Hinblick auf den Abstand zwischen Station und Firmengebäude. Auch darüber hinaus ist der Planungs- und Kommunikationsbedarf enorm hoch.

Transformatortypen: Wir wissen, was passt

Welcher Trafotyp in Ihrem Anwendungsfall der richtige ist, hängt von zahlreichen Kriterien ab – u. a. von den Umgebungsbedingungen, den Brandschutzauflagen, der zulässigen Lärmemission, den baulichen Gegebenheiten und Fragen der Umweltverträglichkeit.

• Im Innenbereich werden heute am häufigsten Trockentransformatoren, wie z. B. Gießharztransformatoren, verbaut. Sie überzeugen mit einem guten Preis-Leistungs-Verhältnis und sind mit Blick auf die baulichen Voraussetzungen weniger anspruchsvoll – so entfällt hier beispielsweise der hohe Platzbedarf für ein Öl-Auffangbecken.
• Öltransformatoren dagegen haben den Vorteil einer geringeren Lärmemission und einer größeren Robustheit unter schwierigen klimatischen Bedingungen (z. B. Feuchtigkeit). Zudem bieten sie dank der Armierung moderner Beton-Einbaustationen und des abschirmenden Stahlkessels effizienten Schutz vor EMV-Phänomenen.
• - Esther-gekühlte Trafos arbeiten mit einer biologisch abbaubaren Kühlflüssigkeit, kommen jedoch aufgrund des vergleichsweise hohen Preises nur für Spezialanwendungen infrage, z. B. für Industrieprozesse, bei denen kein Öl verwendet werden soll oder in Umgebungen, wo der Einsatz von Gießharztransformatoren aus Brandschutzgründen ausgeschlossen ist.

Grundsätzlich empfiehlt die Frequenz Elektro GmbH den Einsatz von Geräten mit geringeren Verlustklassen. Den höheren Investitionskosten stehen hier auf lange Sicht Einsparungen gegenüber, die eine schnelle Amortisierung gewährleisten.

Nutzen Sie unsere Planungskompetenz!

Ihr Vorteil als Kunde der Frequenz Elektro GmbH: Wir schauen über den Tellerrand hinaus und haben dabei aufgrund unserer Erfahrung alle relevanten Kriterien im Blick. Das Wissen, von dem Sie bei dieser Leistung profitieren, lässt sich in keinem Buch nachlesen. Unsere Planungs- und Beratungsleistungen beinhalten u. a. folgende Komponenten:

• Abstimmungen mit den Energieversorgungsunternehmen und Versorgungsnetzbetreibern
• Weitsichtige Auslegung der Station mit Blick auf eventuelle, spätere Umrüstungen
• Zugänglichkeit und Sicherheit nach den entsprechenden DIN-Normen
• Statische Fragen, Lärmemission, Druckbeständigkeit im Havariefall
• Herstellerneutrale Beratung zum geeigneten Material
• Kommunikation mit und Beauftragung des Schaltanlagenherstellers und anderer beteiligter Auftragnehmer

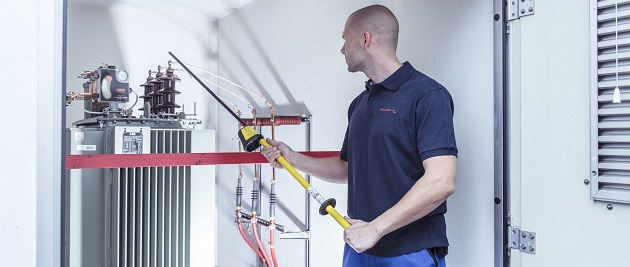

Geschultes Personal mit Schaltbefähigung

Wer im Zuge von Wartungen, Reparaturen oder Umbauarbeiten Schalthandlungen an seinen Trafostationen ausführen muss, sollte wegen des hohen Gefährdungspotenzials unbedingt auf speziell geschultes Personal zurückgreifen. Die Frequenz Elektro GmbH verfügt über die entsprechend qualifizierten Spezialisten. Daher, sind wir nicht nur für die Errichtung von, sondern auch für Wartung und Service von Energietechnik-Anlagen die erste Wahl – Sie brauchen keine zusätzlichen externen Partner. Die Qualifizierung von Schaltberechtigten für die entsprechenden Vorgänge hat sich in der Praxis über viele Jahrzehnte bewährt. Es handelt sich um eine sehr verantwortungsvolle Tätigkeit, die eine detaillierte Anlagenkenntnis erfordert und die Vertrautheit mit den Sicherheitsregeln in Trafostationen voraussetzt.
